Введение
Современное машиностроение стремительно переходит в цифровой формат. Сегодня инженерам важно не просто проектировать новые детали, но и точно восстанавливать существующие — особенно когда оригинальная документация утеряна или оборудование давно снято с производства. В этих задачах ключевую роль играет 3D-сканирование: технология, которая позволяет быстро и точно преобразовать физический объект в цифровую модель.
Однако между отсканированной геометрией и полноценной CAD-моделью лежит важный этап — инженерная обработка данных. 3D-сканер создаёт облако точек или полигональную сетку, но для производства этого недостаточно. Деталь нужно «перевести» в параметрический формат, с размерами, допусками и поверхностями, пригодными для редактирования и анализа. Именно здесь встречаются два решения — Artec Studio и Geomagic Design X.
Artec Studio обрабатывает высокоточные данные о геометрии объекта, очищает, совмещает и формирует готовую трёхмерную модель. Но чтобы превратить её в полноценную параметрическую CAD-модель, пригодную для проектирования, анализа или производства, необходим следующий шаг — работа в Geomagic Design X.
От измерения к модели: роль 3D-сканеров Artec
3D-сканеры Artec позволяют инженерам с высокой скоростью и точностью получать цифровые копии деталей, узлов и конструкций. В отличие от традиционных методов измерения, где используется ручной инструмент, сканирование охватывает всю поверхность объекта за считанные минуты, формируя облако точек с точностью до десятых или даже сотых миллиметра.
Каждая модель сканеров Artec решает свои задачи. Artec Leo — беспроводной и автономный, подходит для работы в цеху и на производстве. Artec Spider II обеспечивает максимальную детализацию мелких элементов: отверстий, резьб, шестерён. Artec Ray II предназначен для крупногабаритных объектов и зданий, где важен большой диапазон съёмки. Все устройства используют технологию структурированного света или LiDAR, что обеспечивает стабильный результат даже при сложных условиях освещения.

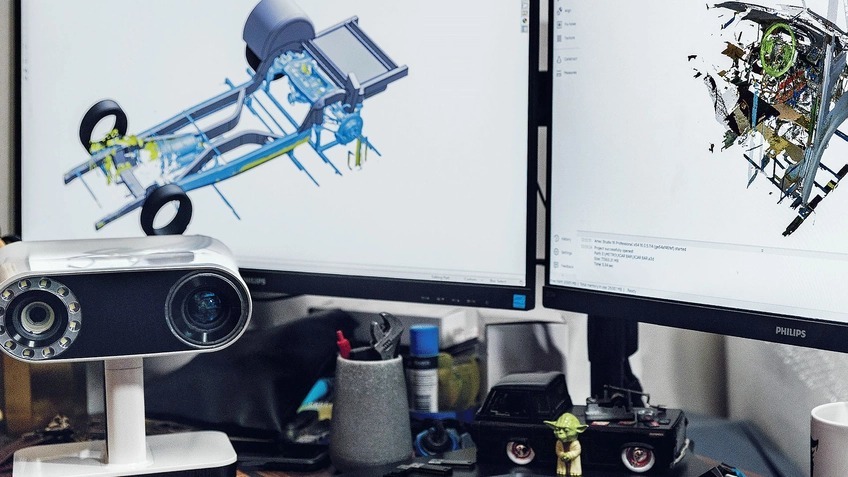

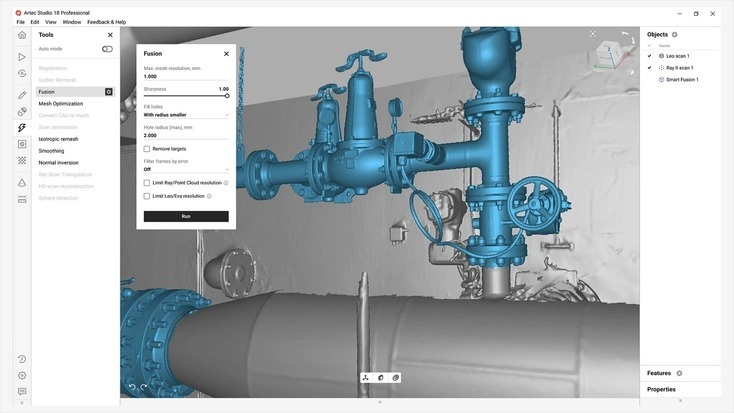

После сканирования данные поступают в Artec Studio — программную платформу, где они очищаются, совмещаются и превращаются в полигональную сетку. Полученная модель полностью повторяет форму оригинального объекта и может использоваться для визуализации, измерений и анализа. Однако для инженерных задач этого недостаточно — сетка не содержит параметрической информации, необходимой для работы в CAD. Чтобы перейти от геометрии к инженерной модели, используется следующий инструмент — Geomagic Design X.
Проблема обработки данных: зачем нужен Geomagic
После того как объект отсканирован и обработан в Artec Studio, инженер получает трёхмерную сетку — визуально она полностью повторяет форму детали. Однако с точки зрения инженерии это ещё не полноценная модель. Такая геометрия не содержит параметрических зависимостей, не имеет истории построения и не может быть напрямую использована для редактирования в CAD-системах.
Например, если нужно изменить диаметр отверстия, пересчитать допуски или интегрировать модель в сборку, сделать это со стандартным STL-файлом невозможно. Инженеры сталкиваются с ограничением: они видят форму, но не могут с ней работать как с «живой» моделью. Для того чтобы превратить полигональную сетку в инженерный объект с точными поверхностями, радиусами и координатами, используется специализированное программное обеспечение — Geomagic.
Именно здесь начинается этап цифрового реверс-инжиниринга — восстановления точной математической модели по результатам 3D-сканирования. Geomagic помогает инженерам перейти от визуальной геометрии к параметрической, сохранив все размеры и логику построения, а значит, позволяет полноценно использовать полученные данные в привычных CAD/CAM-средах.
Geomagic Design X — инструмент реверс-инжиниринга

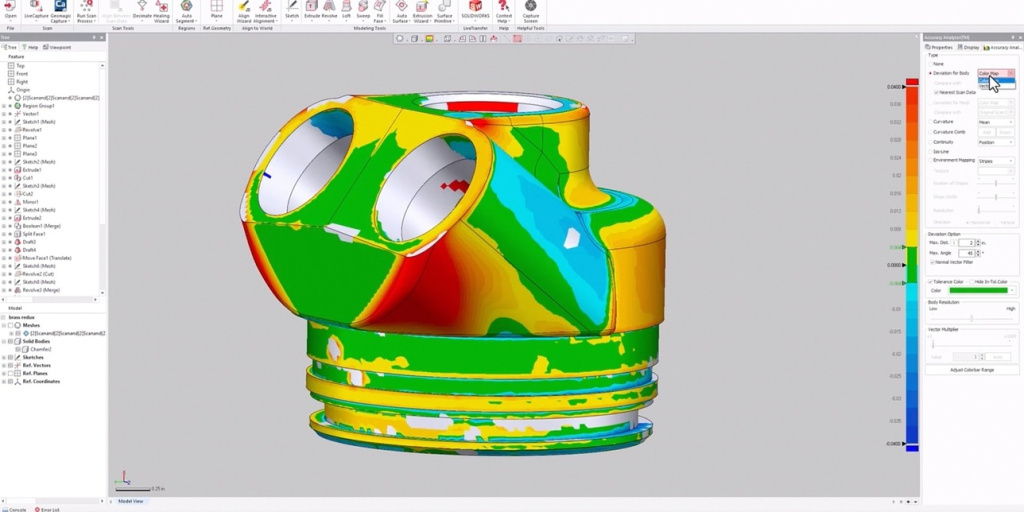

Одно из главных преимуществ Geomagic — возможность автоматического распознавания геометрических элементов. Программа анализирует форму детали и определяет плоскости, цилиндры, отверстия, радиусы, фаски и другие элементы, превращая «сырую» сетку в инженерную модель с параметрами, зависимостями и логикой построения. Это позволяет инженеру не просто повторить деталь, а создать полноценную модель, которая может быть изменена, адаптирована или использована в новой конструкции.
Интеграция с основными CAD-системами — SolidWorks, Autodesk Inventor и другими — делает процесс особенно удобным. Готовая модель из Geomagic может быть напрямую передана в рабочее окружение инженера, сохранив историю построения и параметры. Это исключает необходимость ручного повторного моделирования, что экономит часы, а иногда и дни работы.
Благодаря этому связка Artec 3D + Geomagic Design X позволяет выполнять реверс-инжиниринг быстро, точно и без потери данных: от сканирования до готовой CAD-модели, готовой к дальнейшей обработке, анализу или производству.

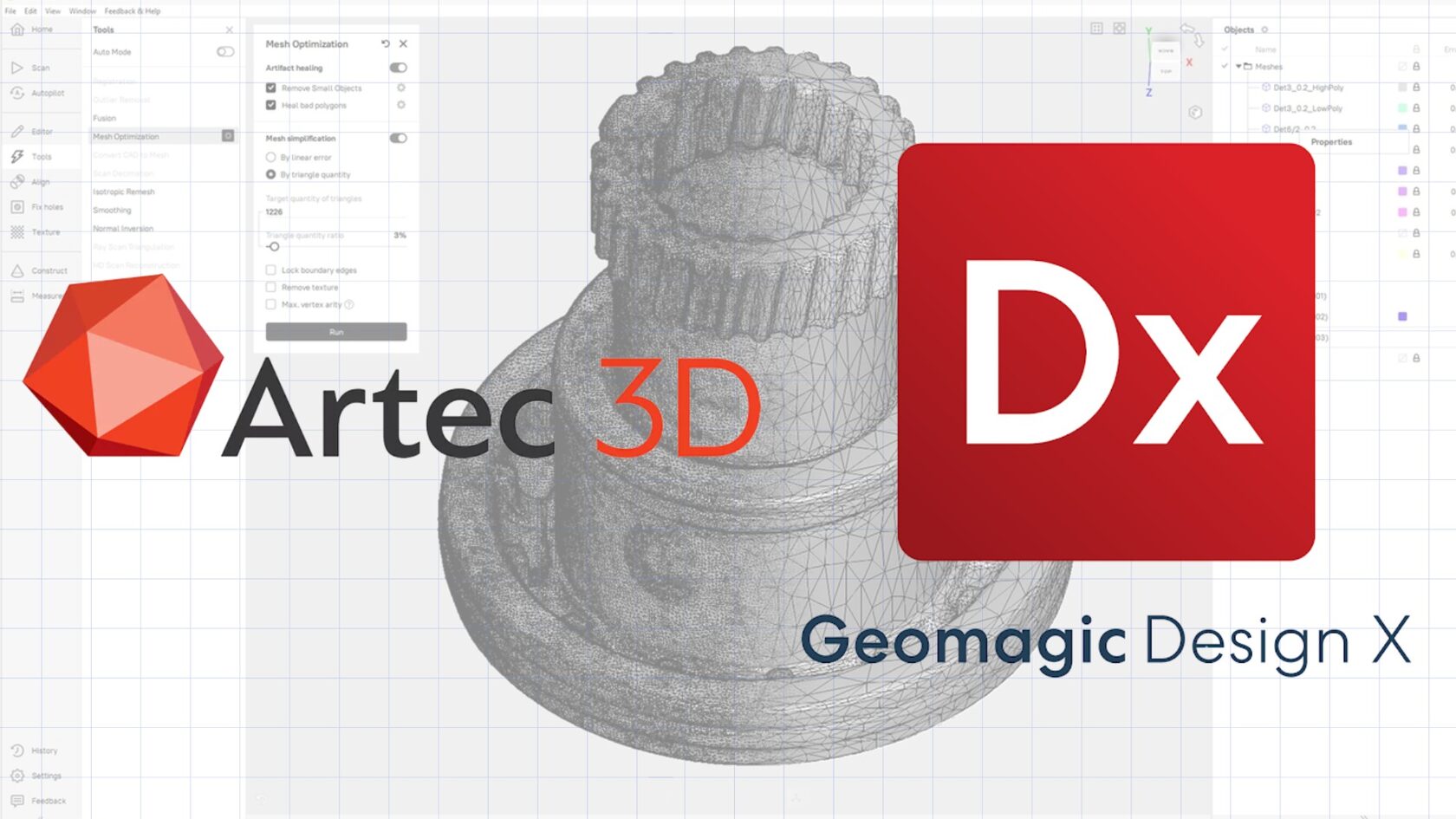

Интеграция Artec Studio и Geomagic
Одно из ключевых преимуществ экосистемы Artec — это совместимость с профессиональными инженерными решениями. После того как данные сканирования обработаны в Artec Studio, инженер может передать их в Geomagic Design X или Geomagic Control X буквально в один клик. Для этого в интерфейсе программы предусмотрена функция «Send to Design X», которая напрямую открывает обработанную модель в Geomagic без промежуточного экспорта и потери качества данных.
Такой подход значительно экономит время и исключает ошибки, связанные с пересохранением форматов. Инженер получает чистую, совмещённую и подготовленную сетку, готовую к дальнейшему созданию CAD-модели или проведению анализа. Данные автоматически сохраняют масштаб, ориентацию и систему координат, что особенно важно при работе с точными измерениями и сборками.
Интеграция этих решений создаёт полноценную цепочку цифрового цикла:
Сканирование → Artec Studio → Geomagic → CAD → Производство.
На практике это означает, что инженеру больше не нужно переходить между несовместимыми программами или тратить часы на ручное восстановление геометрии. Все этапы — от оцифровки до готовой инженерной модели — происходят в одной связанной экосистеме.
Заключение
Технологии 3D-сканирования уже давно вышли за рамки визуализации и стали неотъемлемой частью современной инженерии. Сегодня это полноценный инструмент для восстановления, анализа и проектирования изделий. Используя связку Artec Studio и Geomagic, инженеры получают возможность замкнуть весь цифровой цикл — от физического объекта до точной параметрической модели, готовой к производству или модернизации.
Такой подход особенно востребован в машиностроении, где каждая деталь требует точности, а сроки ремонта или выпуска новых узлов напрямую влияют на эффективность работы предприятия. 3D-сканирование позволяет минимизировать ошибки, ускорить процессы и сохранить цифровые копии изделий для последующего анализа.
