В машиностроении и промышленности часто приходится восстанавливать детали, когда документация на них отсутствует. Старая модель может быть изношена, а времени на создание новой остаётся мало. Ручные замеры занимают недели и почти всегда приводят к ошибкам, особенно на сложных поверхностях. Решение — 3D-сканирование и реверс-инжиниринг.
В этой статье мы рассмотрим, как проходит процесс: от захвата геометрии 3D-сканером Artec Leo до получения CAD-модели в Geomagic Design X, и объясним, зачем здесь нужен Artec Studio. Всё это на примере практического вебинара, который мы недавно провели.
Что такое реверс-инжиниринг?
Реверс-инжиниринг — это процесс восстановления цифровой модели изделия по физическому образцу. В машиностроении он применяется для:
- восстановления утерянной документации;
- импортозамещения и локализации производства;
- анализа геометрии конкурентных изделий;
- контроля качества и сравнения фактического состояния с проектом.
Почему 3D-сканирование лучше ручных замеров?
- Скорость.То, что вручную измеряется неделями, 3D-сканер выполняет за часы.
- Точность. Современные устройства позволяют достигать погрешности до десятков микрон.
- Сложные поверхности.Там, где штангенциркуль и рулетка бессильны, сканер создаёт точное облако точек.
- Цифровая копия. Скан сразу можно интегрировать в CAD или CAM.
Как это было: Artec Leo, Artec Studio и Geomagic Design X
Этап 1. Сканирование на Artec Leo
Artec Leo — это портативный беспроводной 3D-сканер, который работает автономно. У него есть:
- встроенный сенсорный экран;
- высокая скорость захвата (до 35 млн точек в секунду);
- удобство для работы в цеху или на объекте.
Мы отсканировали деталь со сложной криволинейной поверхностью за несколько минут.
Этап 2. Обработка данных в Artec Studio
Далее данные обрабатываются в Artec Studio. Здесь происходит:
- очистка скана от шумов;
- совмещение фрагментов;
- построение поверхности (mesh).
Программа позволяет довести облако точек до качественной 3D-модели, готовой для экспорта в CAD.
Этап 3. Реверс-инжиниринг в Geomagic Design X

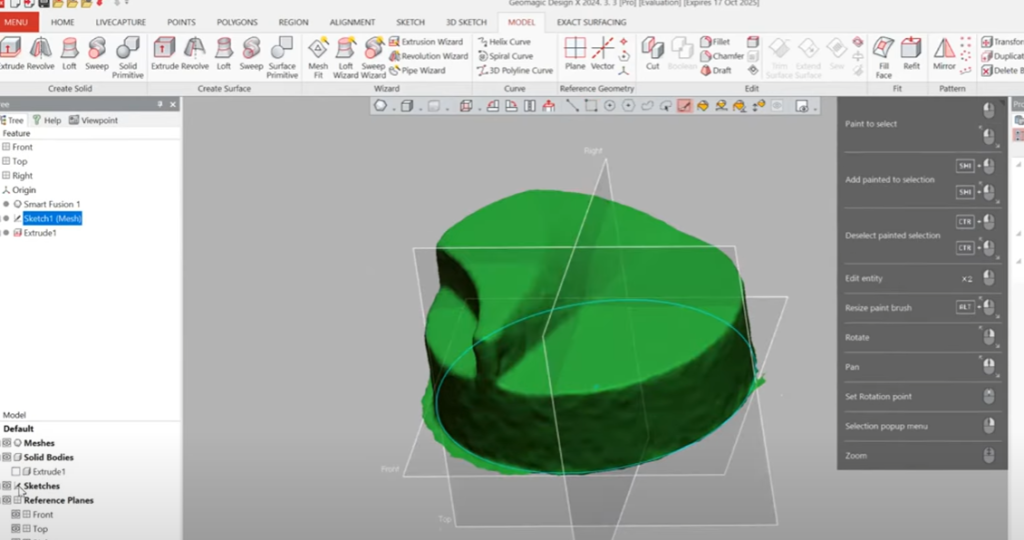

Последний шаг — перенос модели в Geomagic Design X. Здесь уже не просто сетка, а полноценная CAD-модель:
- построение точных поверхностей;
- восстановление параметрической геометрии;
- экспорт в привычные форматы для SolidWorks, NX, Inventor и других CAD.

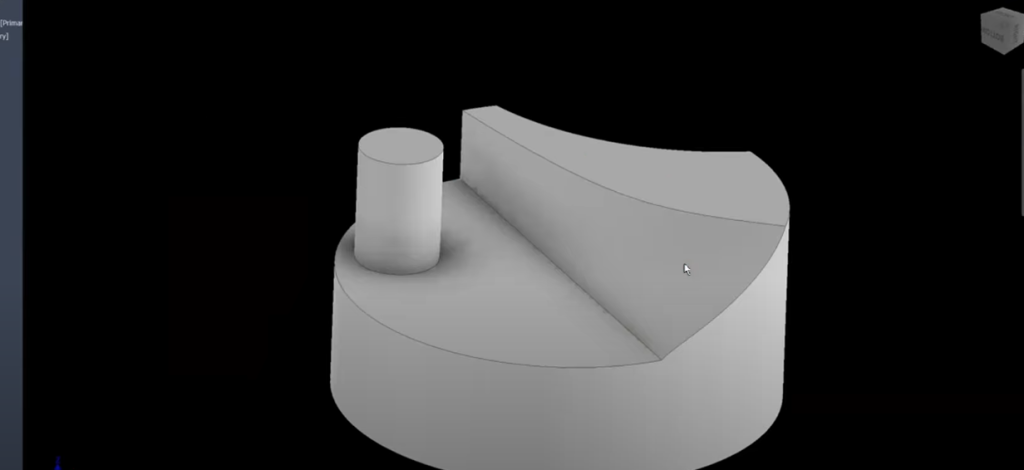

Это и есть реверс-инжиниринг: деталь из реального мира превращается в инженерную модель, готовую к производству.
Реверс-инжиниринг решает проблему деталей без документации. Artec Leo делает процесс быстрым и мобильным. Artec Studio позволяет обрабатывать сканы на профессиональном уровне. Geomagic Design X превращает облако точек в инженерную CAD-модель. Эта связка инструментов уже активно используется компаниями и помогает ускорять разработку, экономить ресурсы и снижать ошибки.
Если вы хотите увидеть весь процесс вживую — от сканирования детали до готовой CAD-модели — смотрите запись вебинара:
